100吨单臂液压机

100吨单臂液压机，也称为100吨单柱液压机，采用C型单臂式结构，机身采用钢板焊接而成，具有足够的刚性和稳定性。液压系统位于机身内部，外型美观，操作方便。100吨单臂液压机具有独立的液压与电器控制系统，采用按钮集中控制，可实现定程和定压两种成型工艺，具有压力显示和行程、压力调节等功能。

100吨单臂液压机

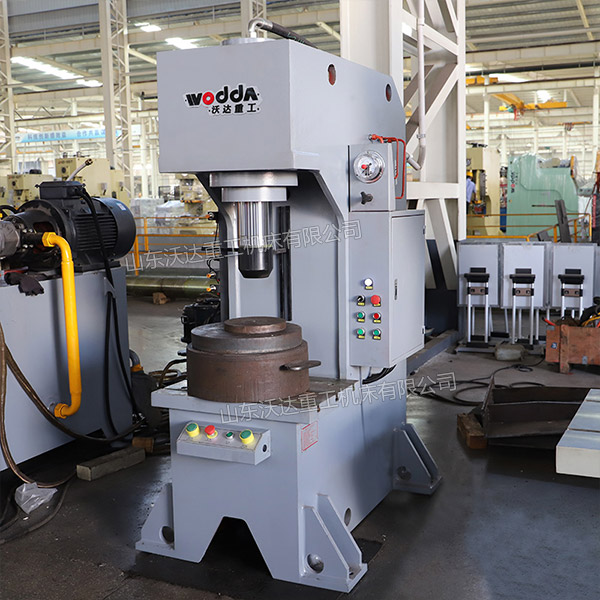

100吨单臂液压机车间实物

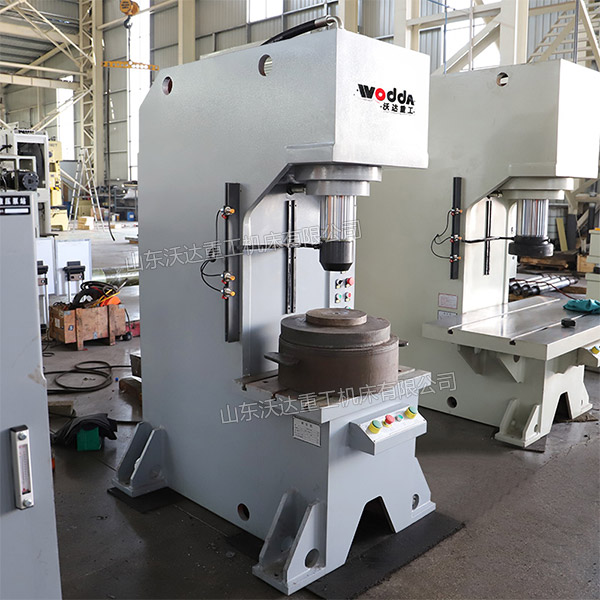

压头式单臂液压机

结构特点

结构紧凑：100吨单臂液压机采用C型或立式单柱型结构，设计紧凑，占用空间小，便于在车间内灵活布置。

操作简便：该设备操作简便，可通过手动或脚踏方式控制，压力可在规定范围内任意调节，行程大小也可控制，使用安全可靠。

性能稳定：液压系统采用插装阀集成系统，动作可靠，使用寿命长。同时，独立的电气控制系统工作可靠，动作直观，维修方便。

刚性好：100吨单臂液压机结构刚性好，导向性能好，速度快，能够满足各种加工需求。

调整灵活：设备配备方便的手动调整机构，可调整压头或上工作台在行程中的任意位置进行压制，也可在设计行程内任意调整快进和工进行程的长短。

外观美观：整体焊接的坚固开式结构，使机身保持足够刚性的同时，拥有整齐美观的外形。

适用范围

100吨单臂液压机广泛应用于金属制品拉伸、成型及压制等工艺的设备，也可以用于加工非金属材料、粉末冶金制品的压制、轴类零件的校正、套类零件的压装以及金属制品的整形、切边等工艺。可根据需求扩宽工作范围，利用三面空间加长液压缸行程（可选装）。可选配PLC控制和光栅保护装置、移动工作台等。

技术参数

设备型号：YQ41-100T

公称压力：1000KN

系统压力：25Mpa

滑块行程：360mm

最大净空距：600mm

台面尺寸：700*500mm

结构形式：C型单臂式结构

注：以上参数仅供参考，单臂液压机实际参数请以山东沃达重工史经理18963222388（微信同号）技术方案为准。机器的行程、工作台面、压头尺寸、工作台离地面高度等各种参数都可根据客户的工艺要求来设计定做。
