四柱式液压机是指在上横梁、下横梁、滑块之间设置四根垂直立柱的液压机，是工业制造领域应用最广泛的液压机类型之一。其典型结构为三梁四柱式，由上横梁、活动横梁（滑块）、工作台和四根立柱组成，利用帕斯卡原理通过液压油传递压力，实现金属与非金属材料的成型加工。
四柱式液压机因其结构简单、稳定性强、工作台面大、操作灵活等特点，被广泛应用于冲压、拉伸、弯曲、翻边、校正、粉末成型等工艺，覆盖汽车制造、航空航天、家电五金、粉末冶金、复合材料等多个行业。吨位范围从20吨到超过10000吨，可满足不同规模企业的生产需求。
四柱液压机结构组成
1. 机身结构（三梁四柱）
四柱式液压机的核心结构为三梁四柱式，采用全钢板CO2焊接，焊接后通过回火振动处理，有效消除焊接应力，具体包括：
上横梁：安装主油缸和液压控制系统，通常为钢板焊接的箱式结构。
活动横梁（滑块）：连接活塞杆，在四柱导向作用下上下运动，对工件施加压力。
工作台（下横梁）：安装模具下模和顶出缸，承受压制反力。
四根立柱：采用45号钢制造，表面中频淬火后镀硬铬处理，提供导向和支撑作用，确保滑块运动精度。
2. 液压系统
液压系统是四柱式液压机的动力核心，主要包括：
集成插装阀：采用插装阀集成控制系统，减少泄漏点，动作可靠，使用寿命长。
油缸：主油缸提供压制力，顶出缸用于脱模。
液压系统工作压力通常为25MPa，通过各个单向阀和溢流阀将液压油分配到油缸的上腔或下腔，在高压油作用下使油缸运动。
3. 电气控制系统
采用PLC可编程控制器配合按钮集中控制，具有调整（点动）、单次（半自动）两种操作方式。可实现定程、定压两种成型工艺，并具有保压延时等性能。配备触摸式工业显示屏，实现状态监控、参数设置、故障报警等功能。
主要特点
1. 结构稳定，刚性好
四柱导向精度高，压制过程中模具稳定性好，定位精确。
2. 工作空间大，操作灵活
四柱设计柱间留有充足间隙，方便从各个方向装卸材料和检修模具，可兼容各种尺寸的模具。工作台面积更大，受力更均匀，适用于各种大小的工件。
3. 压力和行程可调
工作压力和滑块行程可根据具体成型要求进行调整，具有很大的灵活性。可实现定程、定压两种成型工艺，并具有保压延时等性能，应用广泛、经济性好。
4. 一机多用，通用性强
通过更换不同的模具，四柱液压机可完成多种工艺：
金属薄板拉伸、冲压、弯曲、翻边；
粉末制品压制成型；
塑料制品热压成型；
冷（热）挤压金属成型；
零件校正、压装、落料等。
5. 经济实用
相比框架式液压机，四柱液压机结构简单、价格适中，能够满足一般精度要求，适合大多数加工需求，是中小企业投资液压设备的理想选择。

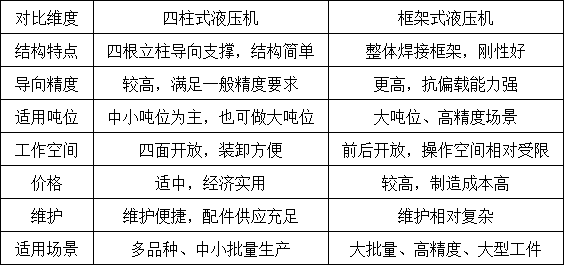

四柱液压机与框架式液压机对比
选购建议：一般精度要求、多品种生产选四柱式；高精度、大吨位、大批量生产选框架式。
可选功能配置
伺服控制系统：压力、速度精确控制，节能省电；
光栅保护装置：保障操作人员安全；
移动工作台：便于大型工件装卸；
油温冷却装置：保证连续高强度作业稳定性；
模具快速夹紧机构：提高换模效率；
冲裁缓冲装置：消除冲断瞬间的冲击和噪音。
如需了解更多四柱液压机的详细参数、定制方案或报价信息，欢迎联系山东沃达重工机床有限公司获取专业技术支持。
