3600吨框架式液压机也称3600吨液压机，型号为YQ34-3600T，公称压力为36000KN，采用全钢板焊接框架结构，机身刚性高，抗偏载能力强，长期使用精度保持性好。相比四柱式液压机，框架式结构在汽车配件冲压和复合材料模压中稳定性更优，尤其适用于高精度、大尺寸工件加工。
本文介绍的3600吨框架式液压机，是客户定制机型，主要用于新能源汽车电池液冷板冲压成型工艺，也称新能源汽车电池液冷板液压机，采用整体钢板焊接框架式结构，立柱与横梁通过预应力拉杆紧固，确保长期运行精度。经高温退火消除内应力，减少变形风险。四角八面导轨导向，滑块与工作台带T型槽，定位精度高，抗偏载能力强，适合复杂工件加工。采用集中润滑，确保滑块运动平稳、准确。缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。

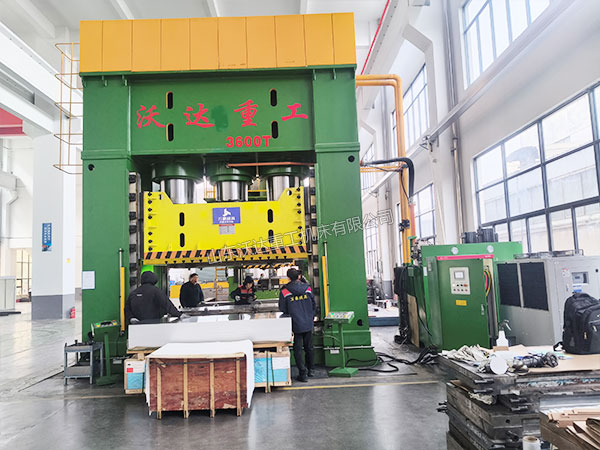

3600吨汽车电池液冷板液压机现场

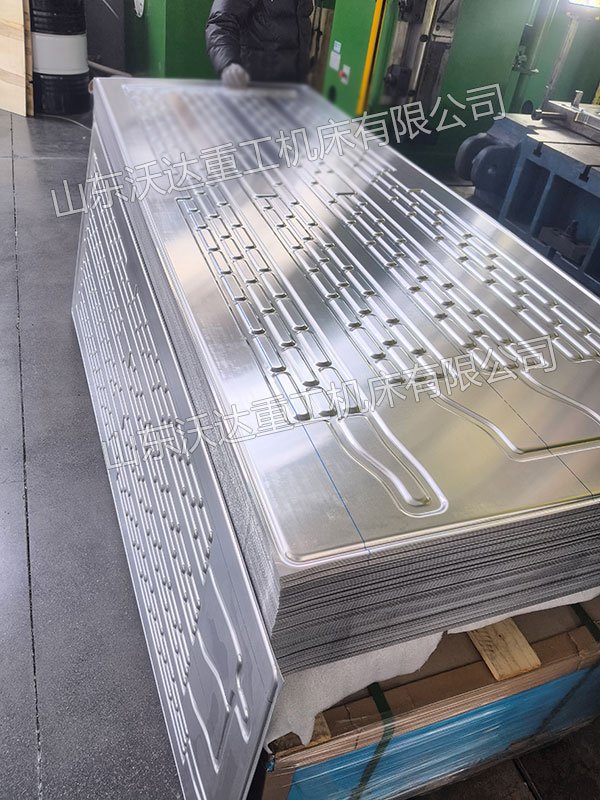

电池液冷板
结构设计
框架式结构：3600吨框架式液压机采用全钢板焊接的框架式结构，刚性好，抗压强度高，保证了设备的稳定性和耐用性。
导轨设计：滑块采用四角八面矩形轨导轨，间隙可调、刚性好，重复定位精度和平行精度高，保证了加工精度。
性能参数
公称压力：3600吨（36000KN），能够满足各种高强度材料的加工需求。
液压控制：采用插装阀集成系统，压力可调，流量稳定，动作可靠，使用寿命长。
电气控制：独立的电气控制系统，工作可靠，动作直观，维修方便。

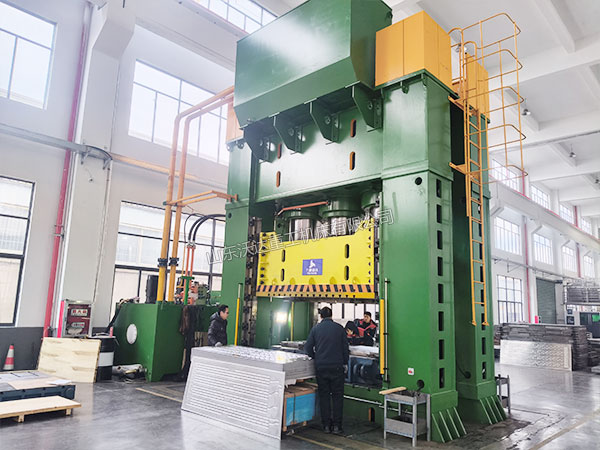

3600吨框架式液压机

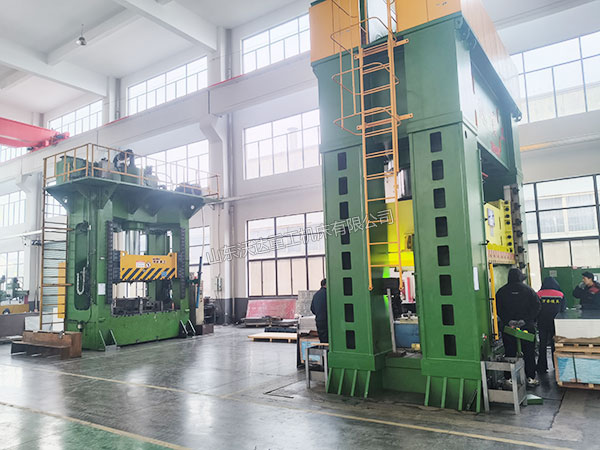

3600吨液压机冲压液冷板
功能特点
定压定程：可实现定压、定程两种成型工艺，并具有保压延时功能，延时时间可调，满足不同工艺需求。
高效润滑：配备全自动润滑装置，润滑油的收集、过滤、注入自动循环，润滑更高效。
安全可靠：配备安全锁紧装置，一键锁止，操作安全便捷。同时，液压油的清洁度得到长久保持，阀路运行更稳定，进一步提高了设备的安全性。
节能减排：液压及电控采用PLC伺服系统，节能省电，符合环保要求。
定制服务
为了满足不同客户的个性化需求，3600吨框架式液压机提供丰富的定制选项。例如，可以配备不同的顶出装置，如下顶料、上顶料及上、下复合顶料或浅拉深等，以满足不同压制工艺的需求。此外，还可以根据客户需求定制工作台尺寸、开口高度、油缸行程等参数，确保设备能够适配客户的生产线。
应用领域
1.金属成型
框架式液压机适用于汽车覆盖件拉伸、金属板材冲压、模锻件锻造等工艺，能够满足高精度、高强度的成型需求。
2.复合材料压制
在SMC、EMC、GMT等热固性、热塑性复合材料的模压成型中表现优异，广泛应用于航空航天、轨道交通、建筑石化等领域。
3.其他工业领域
框架式液压机还可用于粉末冶金、橡胶制品、塑料制品的压制成型，以及木屑托盘模压、轴套锻造等特殊工艺。
山东沃达重工机床有限公司是一家专业从事研发、生产、销售液压机的液压机生产厂家， 2025 年认定为省级“专精特新创新型企业”，也是液压机行业的高端智能制造企业。可为企业生产过程提供更加灵活、高效和可靠的解决方案，为制造业的转型升级提供高效的技术支持，请致电18963222388。
