500吨锚杆托盘生产线

500吨锚杆托盘生产线是专门用于生产制造矿用锚杆（锚索）托盘的一种自动化流水线，用于冲压300x300x14mm以内的锚杆托盘，整套生产线设备包括锚杆托盘液压机（500吨四柱液压机）、锚杆托盘模具、送料机或其他辅助设备组成，可实现从钢板到成品的一次成型工艺，自动化程度高，噪音低，效率高，可一分钟出4-6块锚杆托盘。

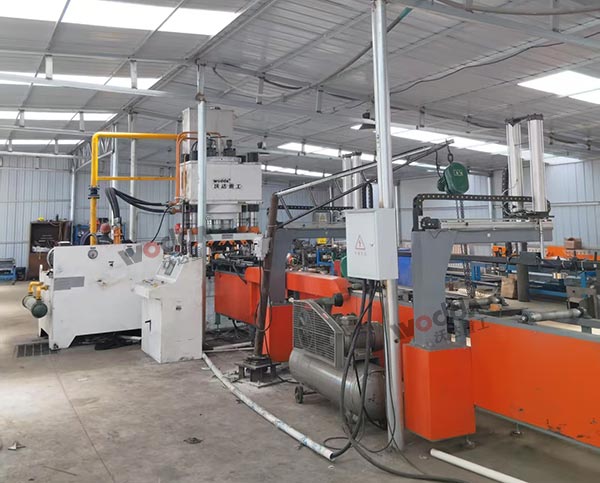

500吨锚杆托盘生产线

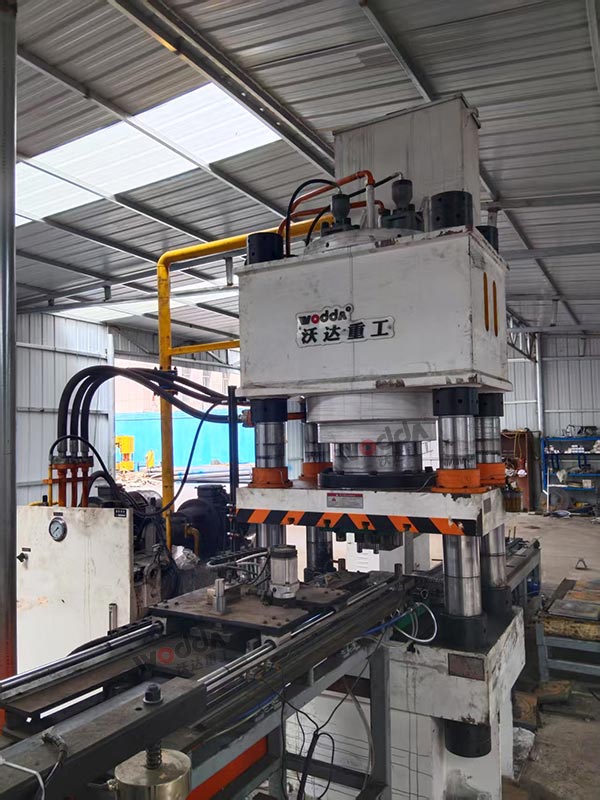

500吨锚杆托盘液压机

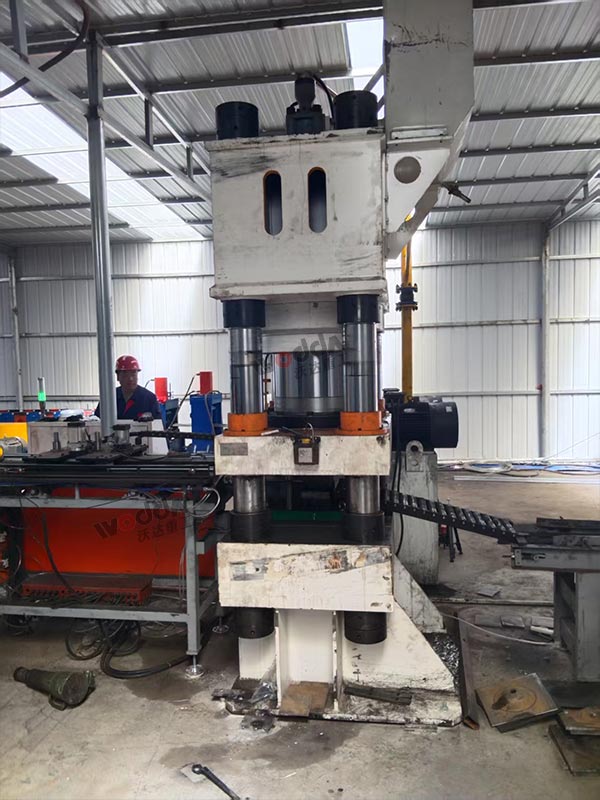

500吨锚杆托盘生产线生产现场

工作过程

1、送料：

由自动送料机将钢板抓取传送到锚杆托盘液压机（500吨四柱液压机）工作台面的模具上，等待拉伸冲孔；

2、拉伸冲孔冲裁：

锚杆托盘液压机（500吨四柱液压机）利用模具将钢板一次拉伸冲裁冲剪工艺，得到锚杆托盘成品，具体工作流程：滑块快速下行—慢速加压—保压延时—滑块快速返回—原位停止等，完成锚杆托盘的一个冲压生产工艺流程。

3、出料：

成品锚杆托盘由辅助设备推料机推送到传送带；

4、如果需要，也可配机械手，可直接将压制好的锚杆托盘进行摆放码垛。

主要参数

型号：YQ32-500T

工作台面：800*800mm

滑块行程：400mm

电源参数：工作电压380V

原材料长度：6m（可定做）

设备尺寸：约长13m×宽5m（可调整）

功率：约60KW（送料系统约16KW、液压机44KW）

可加工规格：300×300×14mm、300×300×12mm规格托盘

生产线特点

自动化程度高：采用PLC可编程控制器及触摸屏控制，伺服驱动导向送料，送料长短可调，减少了人员操作。

生产效率高：速度快、产量高，工作运行平稳。

节能环保：液压系统选用伺服数控系统，具有速度可调、压力可调、噪音低、油温稳定、节能省电等优势。

安全可靠：设备设计合理，具有完善的安全防护措施，确保操作人员的安全。

现场视频
