200吨日光灯灯罩拉伸液压机

200吨日光灯灯罩拉伸液压机（也称大台面200吨四柱液压机）是山东沃达重工专为照明行业设计制造的一款液压成型设备。该设备采用三梁四柱式结构，配备大工作台面，主要用于LED面板灯外壳、日光灯灯罩、灯后壳、反光罩等照明配件的冲压成型、拉伸成型及薄板压制工艺。

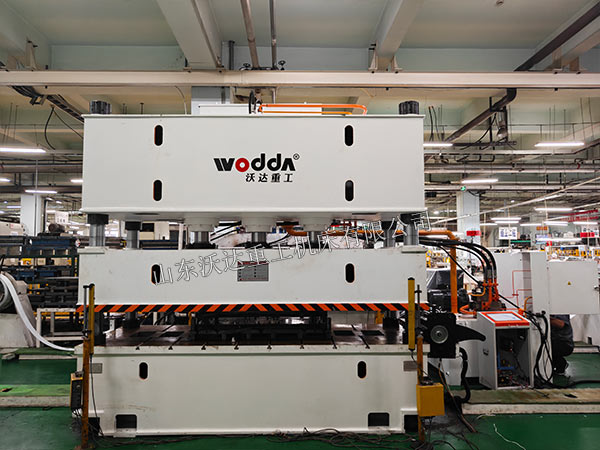

200吨日光灯灯罩拉伸液压机

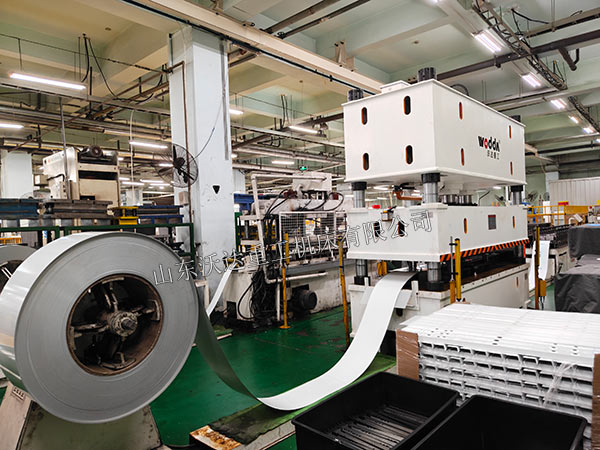

200吨日光灯灯罩拉伸液压机试机现场

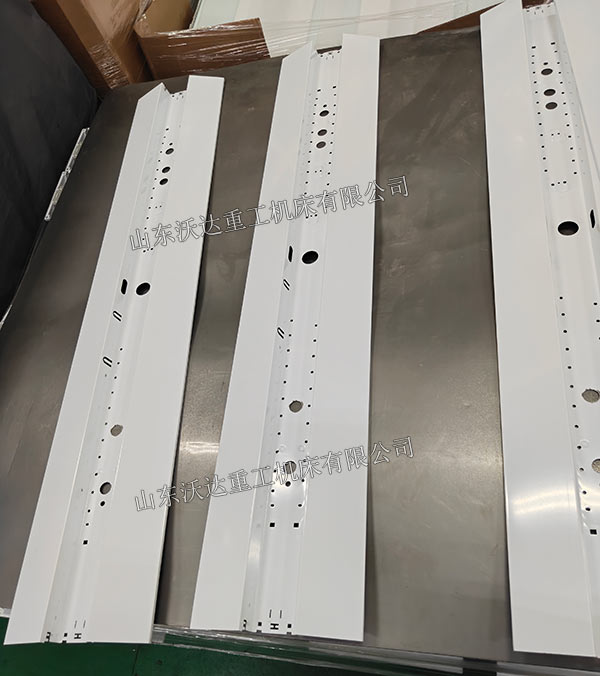

日光灯灯罩

结构特点

1、三梁四柱式结构：结构平稳，刚性好，抗偏载能力强，适合大尺寸薄板成型。

2、大台面设计：工作台面宽敞，适配LED面板灯大尺寸外壳模具安装。

3、全钢板焊接机身：经回火炉回火处理消除焊接内应力，保证机身经久使用不变形。

4、插装阀集成液压系统：动作可靠，使用寿命长，液压冲击小，减少泄漏点。

5、独立电气控制系统：PLC控制，工作可靠，动作直观，维修方便。

6、移动按钮站：按钮集中控制，具有调整、手动和半自动三种操作方式。

7、定程定压双工艺：可实现定程、定压两种成形工艺，并具有保压延时功能。

8、参数可调：滑块工作压力、空载快速下行和慢速工进行程范围均可根据工艺需要调整。

设备优势

1. 大台面适配性强

针对灯罩尺寸多样（常见600×600mm、600×1200mm、300×1200mm等）的特点，大台面设计可轻松适配各类模具，一机多用，降低设备投入成本。

2. 成型精度高

四柱导向结构确保滑块运行平稳，上下模具对位精准，压制后的灯罩尺寸精确、边缘平整，满足后续装配的精度要求。

3. 表面质量好

压制成型后的灯罩表面光滑，无划痕、无压痕，无需二次打磨处理，可直接进入阳极氧化、喷涂等表面处理工序。

4. 生产效率快

单次压制周期短，日产量高；支持连续循环作业，可配合自动送料装置实现半自动或全自动生产。

5. 节能环保

大台面200吨四柱液压机采用先进的液压回路设计，空载下行速度快，有效降低能耗；液压系统密封性好，符合环保要求。

6. 操作简便

PLC触摸屏控制，参数可视化设置，操作人员经简单培训即可上手，降低用工门槛。

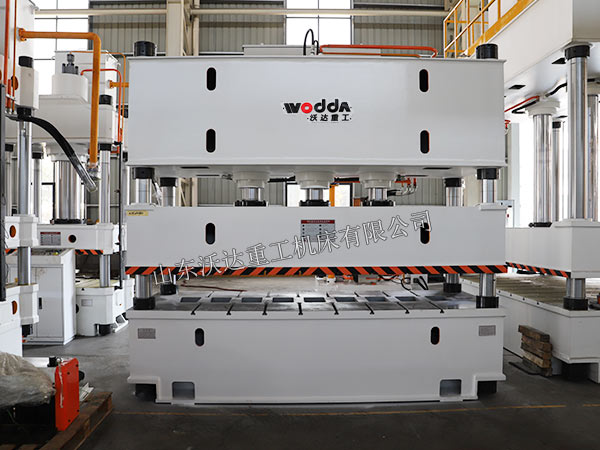

大台面200吨四柱液压机

技术参数（参考）

公称力：2000KN（200吨）

系统压力：25MPa

滑块行程：200mm（可按需定制）

最大开口高度：400mm（可按需定制）

工作台有效面积：2800×700mm（大台面可选）

控制方式 PLC + 触摸屏，手动/半自动/自动

操作方式 按钮集中控制，移动按钮站

注：以上参数仅供参考，山东沃达重工支持按需定制工作台面尺寸、行程、开口高度、工作压力、运行速度等参数，以满足不同灯罩规格的生产需求。

典型工艺流程

铝板/钢板下料 → 放入模具定位 → 滑块快速下行 → 慢速靠模压制成型 → 保压延时 → 滑块快速回程 → 顶出缸顶出工件 → 取件 → 进入下一工序（切边/冲孔/表面处理）。

应用领域

200吨日光灯灯罩拉伸液压机广泛应用于以下领域：

商业照明：办公室面板灯、格栅灯、筒灯外壳生产；

家居照明：吸顶灯、吊灯灯罩、灯壳制造；

工业照明：工矿灯、三防灯、投光灯外壳成型；

户外照明：路灯、隧道灯、景观灯配件压制；

汽车照明：车灯反光罩、灯壳冲压；

其他金属制品：家电面板、机箱壳体、五金拉伸件等。

如需了解更多200吨四柱液压机的详细参数、定制方案或报价信息，欢迎联系山东沃达重工机床有限公司获取专业技术支持。
