3000吨汽车液冷板成型液压机是沃达重工针对新能源汽车热管理系统研发的一款大型3000吨四柱液压机设备。该设备采用经典的三梁四柱式结构设计，整机刚度高、稳定性强，专为新能源汽车液冷板、电池包冷却板、散热基板等精密金属板材的冲压成型工艺而设计。设备最大公称压力可达3000吨，能够满足大尺寸、高强度铝合金液冷板的一次成型需求，成型精度高、表面质量好，是新能源汽车零部件制造领域的核心装备之一。
3000吨汽车液冷板成型液压机

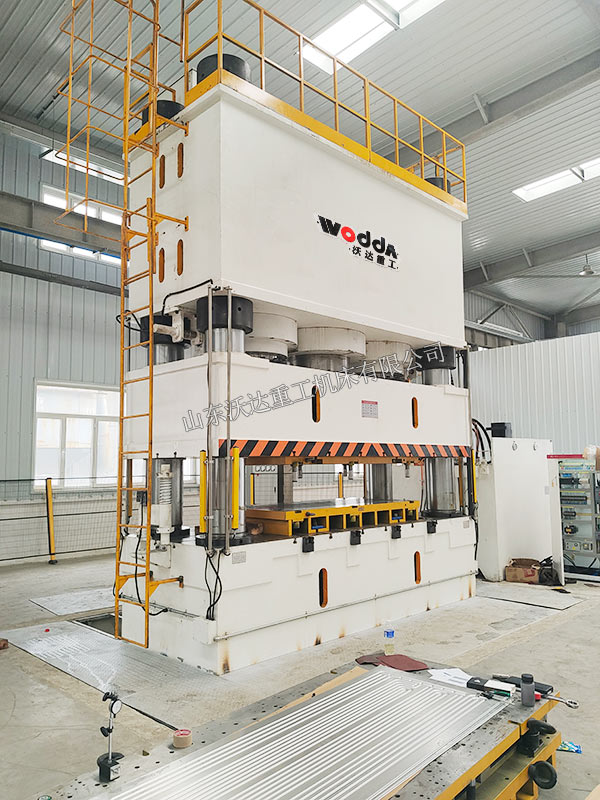

汽车液冷板成型液压机试机

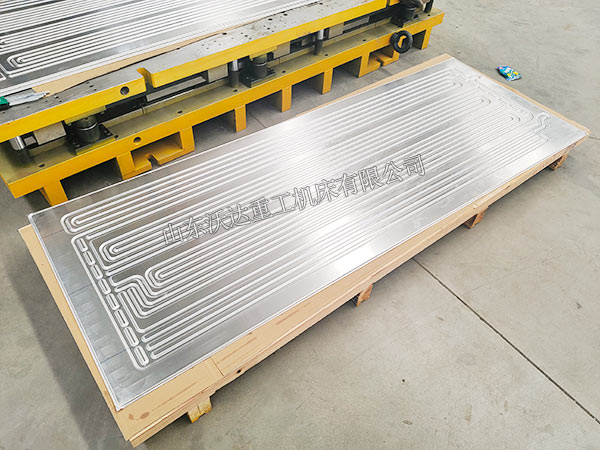

汽车液冷板
结构组成
3000吨汽车液冷板成型液压机采用三梁四柱式经典结构，主要由以下部分组成：
上梁（上横梁）：安装主液压缸，传递压制力，采用优质钢板焊接结构，经回火处理消除内应力。
滑块（活动横梁）：由四柱导向，沿导轨精密上下运动，安装模具上模，四角配有可调导向套。
工作台（下横梁）：固定下模，T型槽设计便于模具安装定位，台面尺寸可根据产品规格定制。
四根立柱：采用优质合金钢锻件，表面中频淬火处理，硬度高、耐磨性强，导向精度高。
液压系统：3000吨四柱液压机采用插装阀集成系统，配备高压大流量油泵组，实现快速空程、慢速压制、保压、回程等动作。
电气控制系统：PLC可编程控制，触摸屏人机界面，支持半自动、手动、点动等多种操作模式。
设备优势
成型精度高：采用四柱导向系统和PLC伺服系统控制，成型尺寸精度高。
压力均匀：三梁四柱结构确保压力分布均匀，避免液冷板成型过程中的翘曲变形。
高效节能：优化液压回路设计，空程快速下行、工进慢速压制，提升效率降低能耗。
模具适配性强：汽车液冷板成型液压机工作台面大，T型槽布置合理，便于安装各类液冷板成型模具。
安全性能高：配备光电保护、双手按钮、紧急停止等多重安全防护。
维护便捷：液压元件集中布置，管路清晰，日常维护保养方便。

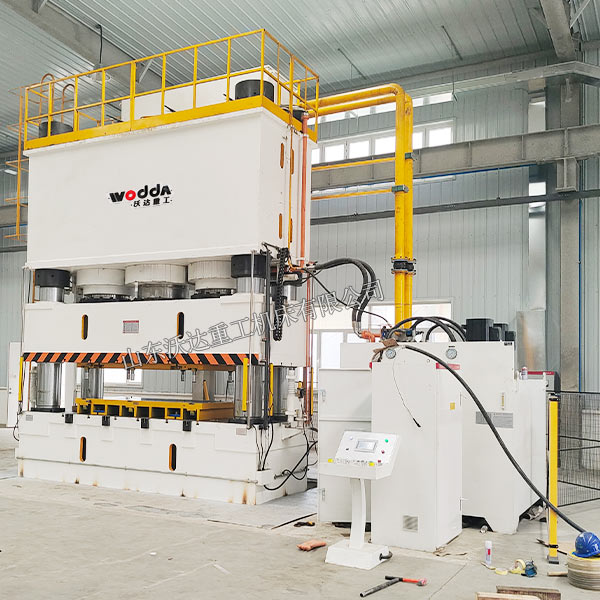

3000吨四柱液压机现场

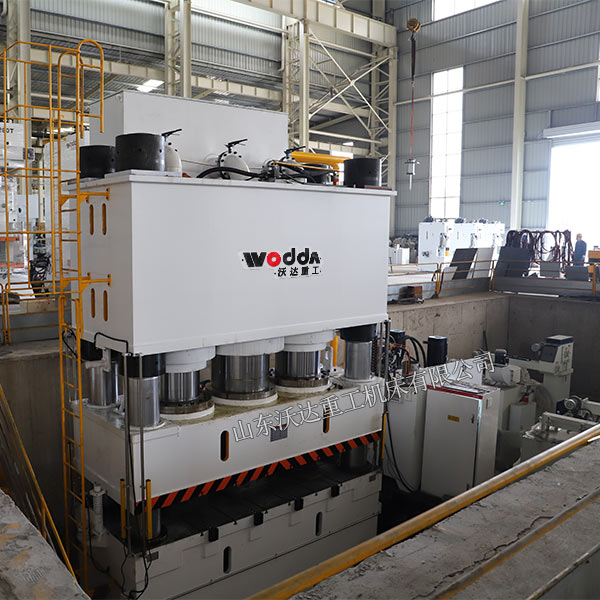

3000吨四柱液压机车间展示
典型应用领域
新能源汽车动力电池：方形电池液冷板、软包电池冷却底板、CTP/CTC结构散热板
汽车热管理系统：电机控制器散热器、车载充电机散热基板、空调换热器主板
储能领域：储能集装箱液冷板、户用储能散热板
电子散热：5G基站散热板、服务器液冷板、大功率IGBT散热基板
主要技术参数
公称压力：30000 kN（3000吨）
液体最大工作压力：25 MPa
滑块行程：800 mm（可定制）
最大开口高度：900 mm（可定制）
工作台有效尺寸：2800×1600 mm（可定制）
控制形式：PLC+伺服
结构形式：三梁四柱式，横置三油缸布局
说明：以上汽车液冷板成型液压机参数仅供参考，沃达重工可根据客户实际产品尺寸、工艺要求提供个性化定制服务。
3000吨汽车液冷板成型液压机现场视频：
如需获取详细技术方案或来厂考察，欢迎随时联系。我们将根据您的具体产品需求，提供适合的汽车液冷板成型液压机解决方案。
